در این مقاله قصد داریم در رابطه با فیبر نوری و مزیت های استفاده از آن توضیح دهیم در ادامه با ما همراه باشید.

فیبر نوری چیست و چگونه کار میکند

فیبر نوری چیست و چگونه کار میکند

احتمالا شما نیز شنیده اید که برای سرعت بیشتر در انتقال اطلاعات بعنوان مثال برای اینترنت پر سرعت و حتی برای ایجاد شبکه های سریع باید از فیبر نوری استفاده کرد. اما در ادامه به نحوه کارکرد فیبر نری و نحوه بالا بردن سرعت انتقال اطلاعات که چگونه کار میکند میپردازیم. اما قبل از هرچیزی باید بدانیم:

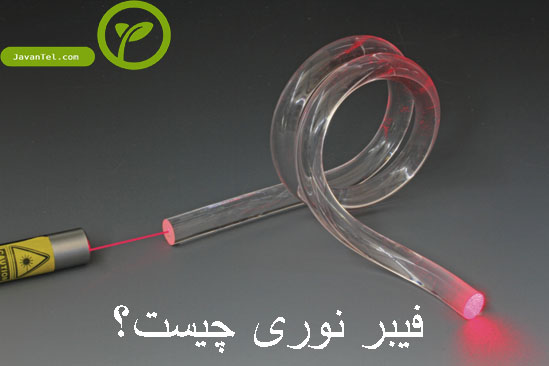

کابل فیبر نوری چیست؟

فیبر نوری کابلی میباشد که دارای رشته های باریک و بلند از جنس الیاف شیشه ای میباشد که درون یک پوشش عایق بندی شده اند که نارسانا میباشد. و این الیاف میتوانند نور را با سرعت از یک طرف به طرف دیگر کابل ارسال کنند.

همچنین این کابل ها اطلاعات را با سرعت بالا در مسافت های طولانی به نسبت به کابل های مسی قدیمی ارسال میکنند.

اندازه این سیم ها به ظرافت نازکی مو انسان میباشد. از این سیم ها در مخابرات برای تلفن ها یا در منازل برای تلویزیون و… استفاده میکنند.

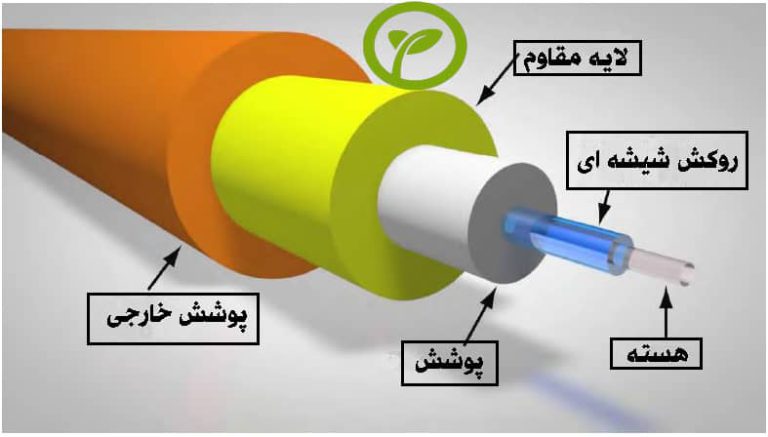

اجزای داخلی فیبر نوری

فیبر ها یک هسته و یک روکش دارند که به دلایل ضریب شکست بین این دو برای انعکاس داخلی کامل انتخاب شده است.

در این کابل ها روکش ها معمولا با لایه ای اط پلیمر آکریلات یا پلی آمید پوشانده میشوند. که در برابر ضربات و آسیب های احتمالی مقاوم باشند. اما به خواص موج نوری کمکی نمیکند.

در فیبر نوری اندازه قطر هسته و پوسته حدودا 125 میکرون میباشد.

درونی ترین لایه این کابل را هسته مینامند. که شامل یک تار کاملا بازتاب کننده از جنس شیشه خالص میباشد. البته در بعضی کابل ها از پلاستیک کاملا باتابنده ساخته میشوند که باعث کاهش هزینه ها میشود.

دومین لایه پوسته میباشد که از جنس شیشه یا پلاستیک میباشد. هسته و پوسته با هم یک رابط بازدارنده را تشکیل میدهند تا باعث تابیده شدن نور در هسته شوند. تا از سطحی به طرف مرکز هسته باز تابیده شود که در آن دو ماده به هم میرسند.

نحوه کار فیبر نوری به چه صورت میباشد

کابل فیبر نوری سیگنال ها را با استفاده از پالس های نوری توسط لیزر های کوچک یا ال ای دی انتقال میدهند.

در مرکز هر کابل نوری هسته وجود دارد که مسیر نور را هدایت میکند. هسته با یک لایه شیشه با نام روکش نور را انتقال میدهدپوشانده شده است تا از هدر رفتن سیگنال ها جلوگیری کند و نر در تمام طول کابل حرکت کند.

از فیبر نوری در کجا استفاده میشود

اطلاعات سریع و بدون مداخله از مبدا به مقصد ارسال میشود. و عملکرد کابل نوری نسبت به کابل مسی بهتر میباشد.

به علت پخنای باند بالا از خطوط نوری برای انتقال داده های زیاد یا سنگین استفاده میشود. و میتواند اطلاعات را تا صد ها کیلومتر ارسال کند.

در صنعت پزشکی از آن استفاده میشود. در تصویر برداری هایی مانند رادیولوژی بیماران از مراکز به دست پزشکان دیگر که فاصله دوری دارند.

مزیت های استفاده از فیبر نوری

افت سیگنال ها بسیار پایین میباشد.

سیگنال های نوری برعکس سیم های مسی یک فیبر تاثیری بر فیبر دیگر نخواهد داشت.

میزان استفاده از برق پایین میباشد.

هزینه چند کیلومتر تار نوری نسبت به تار مسی کمتر میباشد.

حجم کابل ها کمتر میباشد.

غیر اشتعال زا بودن آن

دارای انعطاف پذیری بالا آن

دارای وزن کمتری نسبت به کابل مسی میباشد

سیگنال های دیجیتال

چرا تلفن اینترنتی باید بخریم؟

فیبر نوری چیست

ظرفیت بالا برای انتقال

ضرورت دقت بالا در زمان کابل کشی

ایجاد محافظت کامل در برابر ضربه ها

امکان شکست در صورت گذاشتن زاویه فیبر از یک حد معین

محدودیت میزان کشش برای فیبر با ظرفیت مختلف

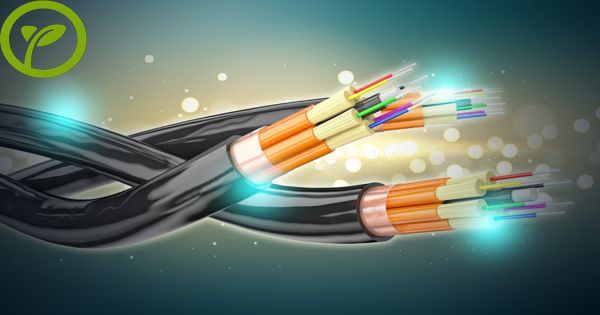

انواع کابل فیبر نوری

کابل ها به دو دسته تک حالته و چند حالته تقسیم میشوند .

کابل فیبر نوری تک حالته

نور را به صورت مستقیم و بدون شکست از خود عبور میدهند. منبع نوری کابل های تک حالته لیزر میباشد که دارای شدت نور بالایی میباشد. قطر هسته این مدل کابل ها حدودا 9 میکرومتر میباشد.

کابل فیبر نوری چند حالته

دارای قطر هسته حدودا 50 تا 100 میکرومتر میباشد که از نوع تک حالته بسیار بزرگتر میباشد. منبع نوری این کابل ها ال ای دی ها هستند و نور را در پرتو متعدد با طول موجهای متفاوت منتشر میکنند.

اجزای اصلی کابل فیبر نوری
  • عنصر کشنده
  • هسته
  • بافر
  • روکش
  • لاه آلومینیومی
  • پوشش
عنصر کشنده در کابل فیبر نوری چیست

Central member یا عنصر کشنده جلوگیری از کشش زیاد و بیش از حد کابل فیبر در اجرای آن میباشد. کاربرد دیگر آن پیچش بافرهای حاوی تار های فیبر بدور آن طبق استاندارد های تولید کابل فیبر نوری میباشد.

هسته در کابل فیبر نوری چیست

یک یا چند تار که معمولا شیشه خالص میباشند است که کار آن بازتاب کردن نور میباشد. محل قرار گیری هسته درون بافر در مرکز فیبر نوری میباشد که با استاندارد خاصی به دور عنصر کششی تابیده شده است.

البته در مواردی نیز هسته فیبر را از پلاستیک کاملا بازتابنده میسازند که تفاوت آن با شیشه در میزان پهنای باند و مسافت کمتر میباشد. و تفاوت دوم در استفاده از پلاستیک به جای شیشه میزان قطر هسته تار فیبر نوری است که قطرآن 52.5 یا 62.5 میکرون میباشد که کابل مالتی مد نامیده میشود.

بافر در کابل فیبر نوری چیست

روکشی پلاستیکی میباشد که باعث حفاظت و جلوگیری از آسیب فیبر در برابر رطورت و … میشود.

کابل های نوری از نظر لایه های محافظ دو دسته میباشند:

  • لوله شل
  • ضریه گیر محکم

از کابل های شل در فضای باز و از کابل های ضربه گیر محکم برای اتصالات تجهیزات پایانه ای و در ارتباطات میان وسایل مختلف در شبکه های بزرگ و در کابل کشی درون ساختمان استفاده میشود.

استفاده از فیبر نوری یا کابل مسی

اگر از لحاظ سرعت، امنیت و کارایی بررسی میکنید مشخصا استفاده از فیبر نوری بهتر میباشد چون فیبر نوری میتوند با سرعت بیشتر و بهتر اطلاعات را انتقال دهد و در کارایی بیشتری در سرعت اینترنت دارد.

اما اگر از نظر قیمت مقایسه کنید قیمت کابل های مسی به نسبت کابل های فیبر نوری پایین تر میباشد.

و این موضوع میتواند به شما بستگی داشته باشد که کدام یک بهتر و مناسب تر میباشد.

سرعت اینترنت در فیبر نوری و کابل مسی به چه صورت است

پهنای باند کابل های مسی 1000 مگابیت بر ثانیه میباشد.

اما پهنای باند فیبر نوری حدودا 2000 مگابیت بر ثانیه میباشد. به عنوان مثال با سرعت 1000 مگابیت بر ثانیه فیلم کیفیت HD دو ساعته حدودا 1 دقیقه طول میکشد تا بارگیری انجام شود اما با سرعت 2000 مگابیت بر ثانیه فیلم HD دو ساعته 17 ثانیه ای دانلود میشود.
